Liniowa czujka temperatury
System detekcji i sygnalizacji pożaru oparty o liniową czujkę temperatury stosuje się do monitorowania przestrzeni trudno dostępnych oraz obiektów o znacznych długościach (od kilkudziesięciu do kilkunastu tysięcy metrów). Do typowych zastosować tej technologi należy ochrona obiektów o gęstej zabudowie (w tym instalacji przemysłowych), a także przenośników taśmowych, tras kablowych, rurociągów, zbiorników, czy komór transformatorowych. Wynika to z zalet konstrukcji sensora. Ma on postać kabla, we wnętrzu, którego zatopione są niewielkie sensory ciepła.
Dodatkową, bardzo ważną zaletą takiej konstrukcji sensora jest możliwość precyzyjnego wskazania lokalizacji pożaru. Pozwala to rozpocząć gaszenie pożaru nie tylko szybko, ale również bardzo precyzyjnie. Ma niebagatelne znaczenie dla bezpieczeństwa, ale także minimalizacji kosztów (minimalizacja strat związanych z zalaniem). Dokładność pomiaru sensora jest bardzo wysoka i wynosi aż ± 0,1oC. Co ważne stosowane przez na rozwiązanie jako pierwsze w Polsce jest zgodne z normą PN-EN 54-22 (liniowe czujki ciepła jako element systemów sygnalizacji pożarów), a ponadto posiada certyfikat ATEX.
80
Zadowolonych klientów
240 tys.
mkw zabezpieczonych powierzchni
15
lat doświadczenia
124
wdrożone systemy przeciwpożarowe
Co dla Ciebie zrobimy?
Chcemy działać kompleksowo ponieważ wtedy bierzemy pełną odpowiedzialność za wdrożone rozwiązanie. Ty natomiast zyskujesz jednego partner do komunikacji, co znacząco usprawnia współpracę. Poniżej przedstawiamy wybrane obszary naszej działalności w zakresie systemów detekcji i sygnalizacji. Nasze możliwości w zakresie bezpieczeństwa pożarowego są jednak znacznie szersze. Dlatego w przypadku większych projektów zapraszamy do rozmów. Jednocześnie warto podkreślić, że liniowe czujki ciepła, to tylko jedna z kilku technologii, na których opieramy swoje systemy. Często tworzymy rozwiązania hybrydowe, które łączą w sobie technologię liniową, laserową, bezprzewodową lub klasyczną. Celem takiego działania jest optymalizacja systemu pod kątem technicznym i cenowym.
Opracowania przeciwpożarowe
Wymogi prawne nakładają na inwestora/użytkownika danego obiektu opracowanie instrukcji pożarowej, scenariuszy pożarowych, a w przypadku instalacji przemysłowych na terenie, których występują atmosfery wybuchowe także dokumentów wynikających z dyrektywy ATEX. Posiadając wieloletnie doświadczenie w tych branżach często przygotowujemy dla naszych klientów wspomniane dokumenty, tym samym odciążając ich.
Ważnym aspektem naszych działań jest wspomniane doświadczeni, ale także znajomość norm, rozporządzeń oraz dobrych praktyk inżynierskich. Wszystko, to pozwala nam tworzyć dokumenty logiczne, unikając jednocześnie rozwiązań, których w praktyce nie da się zrealizować.
Instrukcja bezpieczeństwa pożarowego
- kubatura brutto budynku lub jego części stanowiącej odrębną strefę pożarową przekracza 1000 mm3 (nie dotyczy budynków inwentarskich),
- kubatura brutto budynku inwentarskiego przekracza 1500 m3,
- powierzchnia strefy pożarowej obiektu innego niż budynek przekracza 1000 m2.
Scenariusze pożarowe
Scenariusz pożarowy to „opis sekwencji możliwych zdarzeń w czasie pożaru, reprezentatywny dla danego miejsca jego wystąpienia lub obszaru oddziaływania, w szczególności dla strefy pożarowej lub strefy dymowej, uwzględniający przede wszystkim sposób funkcjonowania urządzeń przeciwpożarowych, innych technicznych środków zabezpieczenia przeciwpożarowego, urządzeń użytkowych lub technologicznych oraz ich współdziałanie i oddziaływanie na siebie, a także rozwiązania organizacyjne niezbędne do właściwego funkcjonowania projektowanych zabezpieczeń.
Opracowania ATEX
- Wyznaczenie stref zagrożenia wybuchem
- Ocena zagrożenia wybuchem
- Ocena ryzyka wybuchu
- Dokument zabezpieczenia przed wybuchem
Projekt systemu detekcji pożarowej
Aby stworzyć dobry projekt systemu detekcji i sygnalizacji pożaru z pewnością nie można bazować tylko i wyłącznie na normach i rozporządzeniach. Takie podejście często prowadzi do budowy systemów tyle zgodnych z przepisami co też nieskutecznych. Dlatego nasze podejście łączy podejście prawne z praktycznym, czyli uwzględniającym logikę inżynierską oraz dobre praktyki inżynierskie. Równie ważna jest analiza specyfiki danego obiektu, która budować systemy skrojone na miarę.
Przykładowo system przeznaczony do ochrony przenośników taśmowych w galerii nawęglania, projektujemy z uwzględnieniem zupełnie innej specyfiki pracy aniżeli system przeznaczony do ochrony obiektu sakralnego. W galerii nawęglania należy uwzględnić takie kwestie jak wysokie zapylenie, wilgoć, zmienna temperatura. Z kolei w przypadku obiektu sakralnego istotnym zagadnieniem jest możliwość w miarę możliwości bezinwazyjnego montażu. Każdy z tych obiektów charakteryzuje się więc innymi wymaganiami oraz warunkami pracy, które należy przewidzieć już na etapie projektowym.
Wybrane komponenty stosowane w projektowanych systemach detekcji pożaru:
- centrala sygnalizacji pożaru
- zasilacze rezerwowe
- moduły nadzorujące
- kontrolery sygnalizatorów
- ręczne ostrzegacze pożaru
- optyczne czujki dymu
- liniowe czujki ciepła
- czujniki płomienia IR
- wskaźniki zadziałania
- sygnalizatory optyczno-akustyczne
- oprogramowanie integrujące i niewizualizujące
Integracja systemu detekcji pożarowej z innymi systemami
System detekcji często bywa sercem systemu bezpieczeństwa. Tym samym musi on perfekcyjnie współpracować z jego pozostałymi elementami. Zadziałanie jednego elementu tej układanki, musi wpływać na funkcjonowanie jej innych podzespołów. Z tego względu nasze rozwiązania opieramy o podzespoły, które łatwo integrować z systemami zewnętrznymi. Sami także takie integracje wykonujemy, a w razie potrzeby rozbudowujemy je o wizualizacje osadzone na planach obiektu.
Systemy, które integrujemy:
- system kontroli dostępu
- system oddymiania
- system odcięć pożarowych
- system klap pożarowych
- system wind
- system wentylacji
- system ostrzegania dźwiękowego
Dostawa, montaż i uruchomienie systemu detekcji pożaru
Wdrożenie systemu detekcji i sygnalizacji pożarowej kończymy montażem elektrycznym i mechanicznym. Jak zatem widzisz w działamy w sposób kompleksowy, tj. od opracowania scenariuszy pożarowych oraz innych dokumentów, przez koncepcję i projekt, po dostawę i montaż komponentów. W ten sposób zyskujesz partnera, który odpowiada za wszystkie etapy realizacji. Takie rozwiązanie potrafi znacząco uprościć proces inwestycyjny, dając Ci pewność, że efekt końcowy spełni nie tylko wymogi prawne, ale także Twoje indywidualne oczekiwania.
Zastosowanie liniowych czujek temperatury
Sensorem liniowej czujki temperatury jest kabel we wnętrzu, którego zatopione niewielki czujniki ciepła. Takie rozwiązanie sprawia, że sensor idealnie sprawdza się w przypadku ochrony obiektów o ciasnej zabudowie lub urządzeń o znacznej długości sięgającej od kilkudziesięciu do kilkunastu tysięcy metrów. Kabel sensoryczny jest w stanie nie tylko podać informację o pożarze ale także precyzyjnie wskazać jego miejsce. Technologię tego typu najczęściej stosuje się do ochrony przestrzeni trudno dostępnych, przenośników taśmowych, tras kablowych, komór transformatorowych itp.

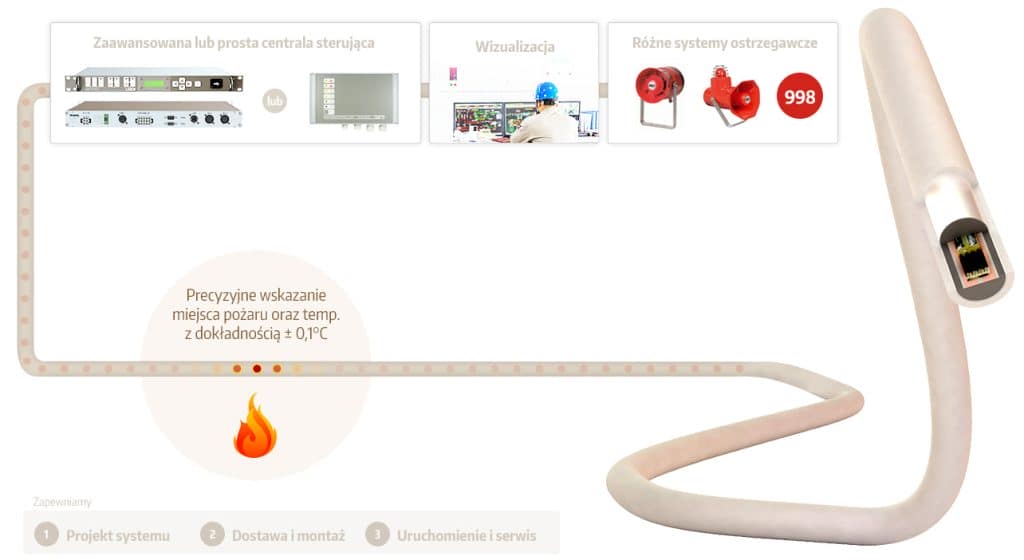

Koncepcja systemu detekcji i sygnalizacji pożaru w oparciu o liniową czujkę temperatury
Liniowe czujki ciepła pozwalają w sposób jednoznaczny określić, w której strefie, a nawet w którym punkcie doszło do wzrostu temperatury. Aby wyeliminować ryzyko fałszywego alarmu, rozwiązanie to może być stosowane z innymi technologiami w technologii koincydencji. Co ważne, nastawy i czułości wykorzystywane dla czujek liniowych pochodzą wprost z normy EN 54-5 (klasa A1 czujek punktowych ciepła). Ponadto, zasada działania czujki jest prosta i polega na sygnalizacji wystąpienia:
- wartości nadmiarowej temperatury,
- dyskretnej różniczki temperatur,
- dyskretnej różniczki temperatur odniesionej do profilu temperaturowego systemu lub jej modyfikacji w oparciu o algorytmy producenta.
Stosowane przez nas kable sensoryczne charakteryzują się odpornością na wilgoć oraz inne czynniki środowiskowe, drgania, a także wpływ pola elektromagnetycznego. Bezhalogenkowa powłoka kabli nie emituje szkodliwych halogenków, co jest szczególnie ważne ze względu na bezpieczeństwo ewakuacji. Czujniki zatopione we wnętrzu kabla sensorycznego są adresowalne, co pozwala precyzyjnie wskazywać punkt, w którym doszło do pożaru.
Kabel sensoryczny posiada wysoką dokładność pomiaru temperatury na poziomie ± 0,1°C oraz nie wymaga prac serwisowych w trakcie eksploatacji. Kabel może być rozgałęziany oraz łączony z czujnikami zewnętrznymi. Natomiast jego długość może sięgać nawet 3200 m.

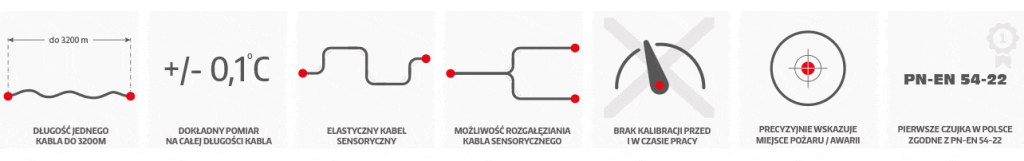

Zalety
Duży zasięg
Zastosowane rozwiązania technologiczne sprawiają, że pojedynczy kabel sensoryczny może mieć długość sięgającą 3200 metrów.
Dokładny pomiar
Kabel sensoryczny charakteryzuje się wysoką dokładnością pomiaru (± 0,1oC) na całej długości przewodu.
Wysoka elastyczność
Możliwość rozgałęzienia
Kabel sensoryczny pozwala tworzyć rozgałęzienia oraz dodawać zewnętrzne czujniki temperatury.
Brak kalibracji
System nie wymaga żadnej formy kalibracji przed oraz w czasie jego pracy.
Precyzyjna lokalizacja pożaru/awarii
System precyzyjnie wskazuje źródło ognia (np. rozmieszczenie czujników w kablu co jeden metr pozwala wykryć pożar z dokładnością jednego metra)
Zgodność z normą PN-EN 54-22
Pierwsza w Polsce liniowa czujka temperatury zgodna z normą PN-EN 54-22 (czujki liniowe jako element systemu sygnalizacji pożaru)
